注释：

C0 为 VCC 输入电容，通常采用两个电容，吸收电机向电源释放的能量，稳定电源电压，避免 IC 因突波电压过 高而被直接击穿，且有滤波之功能；在电机启动的瞬间，能释放电流，帮助电机迅速启动，电容需尽量靠近 VCC。

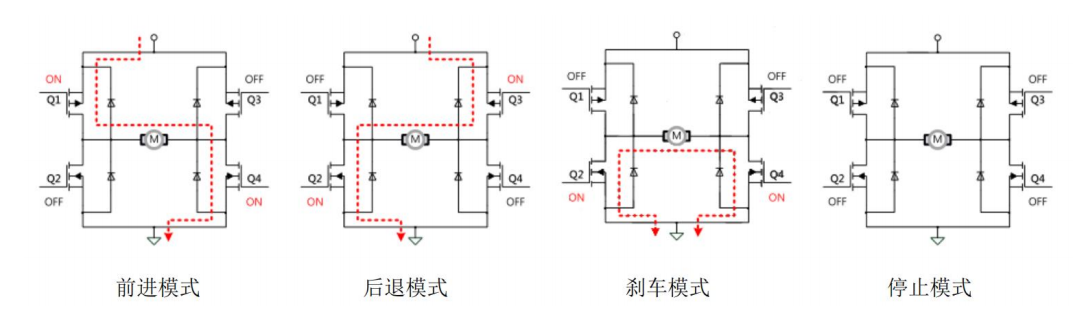

工作模式说明：

基本工作模式

a) 前进模式

前进模式定义：BI=L，FI=H，此时 BO=L，FO=H

b) 后退模式

后退模式定义：BI=H，FI=L，此时 BO=H，FO=L

c) 刹车模式

刹车模式定义：BI=H，FI=H，此时 BO=L，FO=L

d) 停止模式

停止模式定义：BI=L，FI=L，此时 BO=Open，FO=Open

?；せ扑得?

1） 使用此 IC 时，当 IC 温度超过 160℃（典型值），此是内置设计的 IC 过热?；さ缏坊崆恐乒乇詹糠智?MOS 晶体管，确?？突Р返陌踩５?IC 温度降至 145℃（典型值）是，IC 会迅速自动恢复开始工作。
