升降压恒流芯片(Boost-Buck Constant Current Chip)是一种电子芯片，用于驱动LED背光等应用，并实现升压和降压两种转换模式，同时保持输出电流恒定。这种芯片具有升压(Boost)和降压(Buck)两种工作模式，可以适应不同输入电压范围和输出电压要求。

　　升降压恒流芯片的主要特点和功能包括：

　　升压和降压功能： 这种芯片具备升压和降压两种转换模式，可以将输入电压升高或降低到所需的输出电压，以适应不同的应用需求。

　　恒流控制： 芯片具有恒流控制回路，可以在升压和降压模式下保持输出电流恒定。这有助于确保LED等负载在不同输入电压和负载变化下保持稳定的亮度。

　　调光功能： 一些升降压恒流芯片还可以支持调光功能，允许用户根据需要调整LED的亮度。

　　反馈回路： 芯片通常具有反馈机制，用于实时监测输出电流和电压，并根据反馈信号调整工作以维持恒定的输出状态。

　　?；すδ埽?这些芯片通?；咕弑腹鞅；ぁ⒐缺；?、输入欠压保护等?；せ?，以确保系统的安全运行。

　　能效优化： 通过恒流控制和升降压转换，这些芯片可以优化能源使用，提高系统的能效。

　　升降压恒流芯片在多种应用中都具有广泛的用途，特别是在需要适应不同输入电压范围和输出电压需求的场景下。它们可以用于液晶显示器、电视、手机屏幕、照明设备等LED背光和照明应用中。通过保持稳定的恒流输出，这些芯片能够提供高质量的显示效果和照明效果。

　　升降压恒流芯片的原理

　　升降压恒流芯片(Boost-Buck Constant Current Chip)是一种电子器件，用于驱动LED背光、照明等应用，并能够在不同输入电压情况下实现升压和降压转换，同时保持输出电流恒定。其工作原理涉及升压和降压转换、恒流控制以及反馈机制等多个方面。以下是升降压恒流芯片的基本工作原理：

　　输入和输出电压关系： 升降压恒流芯片的输入电压可以高于、等于或低于输出电压。这使得芯片能够在不同的输入电压条件下适应输出电压需求。

　　升压和降压模式切换： 根据输入和输出电压之间的关系，芯片会根据需要自动在升压模式和降压模式之间切换。在升压模式下，芯片将输入电压升高以获得较高的输出电压;在降压模式下，芯片将输入电压降低以获得较低的输出电压。

　　恒流控制： 芯片内部集成了恒流控制回路，这使得芯片能够监测输出电流，并根据反馈信号调整开关频率和占空比，以维持输出电流的恒定。这有助于确保LED等负载在不同输入电压和负载变化下维持稳定的亮度。

　　反馈机制： 升降压恒流芯片通过内部的反馈回路来实现恒流控制。反馈回路监测输出电流和电压，将这些信息与期望的恒定电流进行比较，然后调整开关频率和占空比，以使输出电流保持在恒定值。

　　调光功能： 一些升降压恒流芯片支持调光功能，通过调整控制信号(如PWM信号)来改变LED的亮度。调光信号会影响开关频率和占空比，从而实现输出功率的调整。

　　?；すδ埽?这些芯片通?；拱ǘ嘀直；すδ?，如过流?；?、过热保护、输入欠压?；さ?，以确保系统的安全运行。

　　升降压恒流芯片通过精心设计的电路结构和反馈调节，能够在不同输入输出条件下提供稳定的输出电流，为LED背光、照明等应用提供稳定的电源。其工作原理的核心在于有效地管理电压转换、电流控制以及反馈机制，以实现所需的升降压和恒流输出。

　　升降压恒流芯片发烫严重的原因

　　升降压恒流芯片发热严重的原因可能涉及多个因素，包括设计、工作条件和环境等。以下是一些可能导致升降压恒流芯片发热严重的常见原因：

　　输入电压过高： 如果输入电压超出了芯片的额定工作范围，芯片可能需要进行更大的功率转换，从而导致过多的能量被转换成热能。

　　高输出功率： 当输出电流较大时，芯片需要提供更多的功率，这可能导致芯片内部的功率损耗增加，从而引发发热。

　　不合适的散热设计： 如果芯片的散热设计不足或不合适，无法有效将产生的热量散发到周围环境中，会导致芯片发热严重。

　　工作环境温度高： 如果芯片在高温环境中工作，其散热效率可能降低，导致芯片温度上升。

　　过载或短路： 如果负载过载或出现短路情况，芯片可能需要提供更多的电流，这会增加芯片的功率损耗和发热。

　　过度调光： 在一些调光模式下，当LED的亮度降低时，芯片可能需要在更高的开关频率下工作，从而增加了开关损耗和发热。

　　电路不稳定： 不稳定的电路设计可能导致芯片内部频繁切换，增加了开关损耗和发热。

　　芯片质量问题： 低质量或损坏的芯片可能在工作时产生额外的热能，导致发热问题。

　　为了减少升降压恒流芯片的发热问题，可以考虑以下措施：

　　优化散热设计： 确保芯片的散热设计足够有效，使用散热器或散热片等辅助散热设备。

　　适当的工作条件： 在芯片的额定工作条件下使用，避免输入过压、过载和短路等情况。

　　合适的工作环境： 尽量避免将芯片置于高温环境中，保持适当的工作环境温度。

　　稳定的电路设计： 确保电路设计稳定，避免频繁切换和震荡。

　　升降压恒流芯片发烫严重的解决办法

　　升降压恒流芯片发烫严重可能是由于多种因素引起的，包括设计、工作环境、负载等。为了解决芯片发烫严重的问题，可以考虑以下解决办法：

　　优化散热设计： 提升芯片的散热效率是减少发热问题的关键。你可以采用合适的散热器、散热片或导热材料来改善散热性能，确保芯片的温度能够在可接受范围内。

　　适当的工作条件： 确保芯片在其额定工作条件下运行，避免输入电压过高、过载或短路等情况。在设计和选择电源和负载时要合理规划。

　　合适的工作环境： 避免将芯片置于高温环境中，保持适当的工作环境温度。在可能的情况下，提供良好的通风和散热环境。

　　调整调光策略： 一些调光策略可能会导致芯片在更高的开关频率下工作，增加开关损耗和发热。尝试调整调光策略，找到一个平衡点。

　　检查负载： 确保连接到芯片的负载(如LED)工作在合适的电压和电流范围内。负载过大或过小都可能导致芯片过热。

　　优化电路稳定性： 确保电路设计稳定，避免频繁切换和震荡，这有助于降低芯片的功率损耗。

　　使用质量可靠的芯片： 选择来自可信制造商的质量可靠的芯片，避免低质量或损坏的芯片引发发热问题。

　　减小输出功率： 如果可能，考虑减小芯片的输出功率需求，从而降低芯片的发热量。

　　咨询专业工程师： 如果问题仍然存在，最好咨询专业工程师，他们可以根据你的具体情况提供定制的解决方案。

　　最终，解决升降压恒流芯片发烫严重的问题需要综合考虑设计、环境和应用需求，找到最适合的平衡点。

　　更多热门升降压恒流芯片型号推荐： OC4000，OC4001

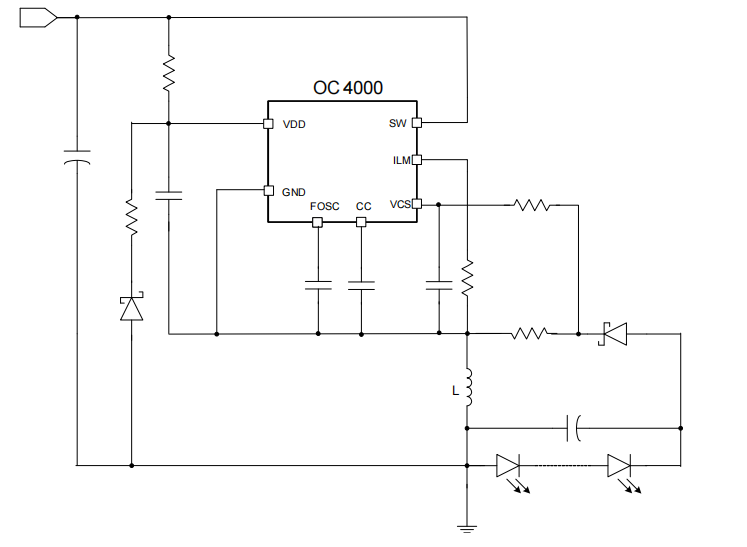

　　升降压恒流芯片推荐型号OC4000详细介绍：

　　是一款内置 100V 功率 MOS 的宽输入输出电压范围的高精度、高效率 的升降压型 LED 恒流驱动控制芯片。

　　OC4000 采用电流模闭环控制方式， 可实现高精度的恒流驱动。 OC4000 工作频率可通过外接电容调整。

　　OC4000 内置逐周期限流保护，软启动，过温?；さ裙δ埽Ｖは低晨煽啃?。

　　OC4000 用的专利电路架构，具有稳定可靠、动态响应快等优点， 并能实现高精度、高效率升降压恒流驱动。

　　OC4000 采用 ESOP8 封装。散热片内置接 SW 脚。

　　升降压恒流芯片推荐型号OC4000产品特点

　　升降压 LED 恒流驱动

　　内置 100V MOS

　　高恒流精度：片内 1%

　　优异的母线和负载调整率

　　宽输入电压范围：5V~100V

　　输出电流 1A 以上

　　高效率：可高达 93%

　　工作频率可调

　　智能过温保护

　　软启动

　　内置 VDD 稳压管

　　升降压恒流芯片推荐型号OC4000产品应用

　　LED 汽车灯

　　LED 摩托车、电动车灯

　　LED 照明
