OC5219 降压恒流芯片
产品介绍
&"http://www.o0kh.cn/post/jiangyahengliuxinpian/7vxyBw7PBzor.html" >OC5219 是一款连续电感电流导通模 式的降压型 LED 恒流驱动器，用于驱动一 个或多个 LED 灯串。OC5219 工作电压从 5.5v 到 30v，提供可调的输出电流，最大 输出电流可达到 1A。根据不同的输入电压 和外部器件，OC5219 可以驱动供高达数 十瓦的 LED。
OC5219 内置功率开关，采用高端电 流检测电路，以及兼容 PWM 和模拟调光 的调光脚 DIM。当 DIM 脚电压低于 0.3v 时输出关断，进入待机状态。
OC5219 内置过温?；さ缏?，当芯片 达到过温?；さ憬牍卤；つＪ?，输出 电流逐渐下降以提高系统可靠性。 OC5219 采用专利的电路架构使得在 低压差工作时输出电流无过冲，提高 LED 工作寿命，OC5219 采用专利的恒流电路 具有优异的负载调整率和线性调整率。

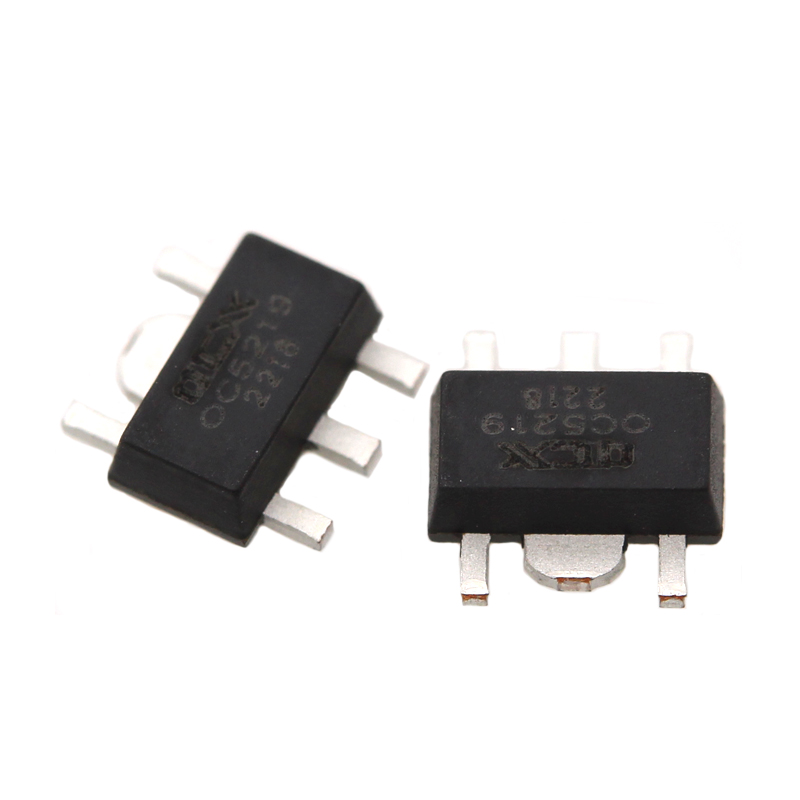

OC5219 采用 SOT89-5 封装。
产品特点
最大输出电流：1A
高效率：96%
优异的负载调整率和线性调整率
高端电流检测
最大辉度控制频率：20KHz
滞环控制，无需环路补偿
最高工作频率：1MHz
电流精度：±3%
宽输入电压：5.5V~30V
智能过温?；?/p>
低压差无过冲
产品应用
LED 备用灯，信号灯
低压 LED 射灯代替卤素灯
汽车照明

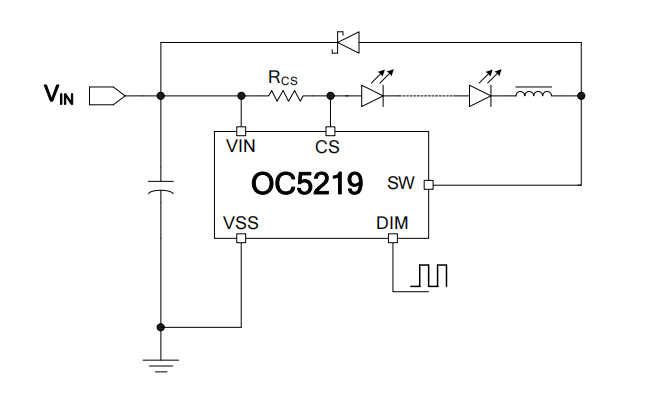

应用电路图原理

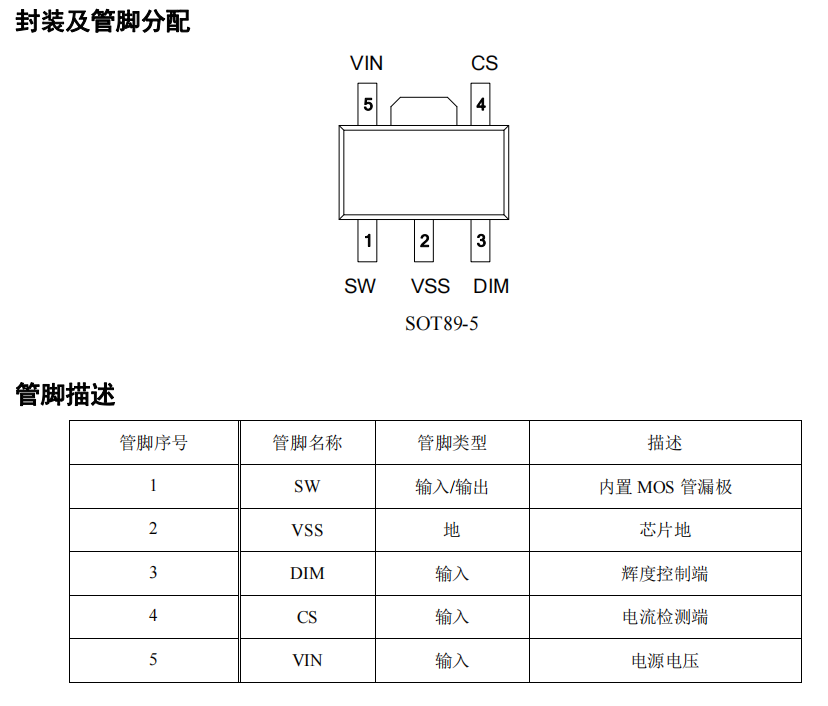

引脚定义及功能详解
OC5219常见应用开发选型咨询和故障排除办法
什么是OC5219降压LED恒流驱动器？
OC5219降压LED恒流驱动器，用于驱动LED灯具。它可以将高电压输入转换为恒定的电流输出，以确保LED灯具的稳定亮度和寿命。
OC5219降压LED恒流驱动器的工作原理是什么？
OC5219降压LED恒流驱动器采用降压转换器的原理，将高电压输入转换为恒定的电流输出。它通过控制开关管的导通和截止，来控制输出电流的大小和稳定性。
OC5219降压LED恒流驱动器的优点是什么？
- 可以确保LED灯具的稳定亮度和寿命。
- 可以适应不同的输入电压和输出电流需求。
- 具有高效率和低功耗。
- 具有过温?；ず投搪繁；さ劝踩δ?。
OC5219降压LED恒流驱动器的应用范围是什么？
OC5219降压LED恒流驱动器广泛应用于LED灯具、信号灯、汽车照明等领域。它可以适应不同的输入电压和输出电流需求，满足不同场景的需求。
如何选择适合自己的OC5219降压LED恒流驱动器？
选择适合自己的OC5219降压LED恒流驱动器需要考虑以下因素：
- 输入电压范围和输出电流需求。
- 驱动器的功率和效率。
- 驱动器的安全?；すδ堋?br/>- 驱动器的尺寸和脚位等物理参数。
根据实际需求选择合适的驱动器，可以确保LED灯具的稳定亮度和寿命，同时提高整个系统的效率和安全性。
