NSI2616 降压恒流芯片

2023-05-15 发布
产品介绍
产品特点
产品应用
电路原理
管脚功能
常见问答

产品介绍

NSI2616,降压恒流芯片封装图
NSI2616,降压恒流芯片细节实拍图

NSI2616 是?款外围电路简单,内部集成数字电路,适 ?于?隔离式恒流LED驱动芯?。 NSI2616 采?了 PWM ?作模式,?作频率为 125KHz, 在应?中可以采?较?值的电感,可以有效节省整机空间。 NSI2616 具有内置数字端?,可通过简单的外围实现多 种闪灯的应?。 NSI2616 拥有体积?,单颗芯?可完成对外部 MOS 的 爆闪控制。

产品特点

宽输?电压范围:8V~100V

输出电流范围:60mA~1.0A

?作频率:125KHz ? 平均电流?作模式

数字端口

电源内置 5.5V 稳压管

内置、外置过温?;?nbsp;

内置过流保护

内置100V功率管

产品应用

直流或交流输?LED驱动器

RGB背光 LED驱动

电动???照明

汽?照明等

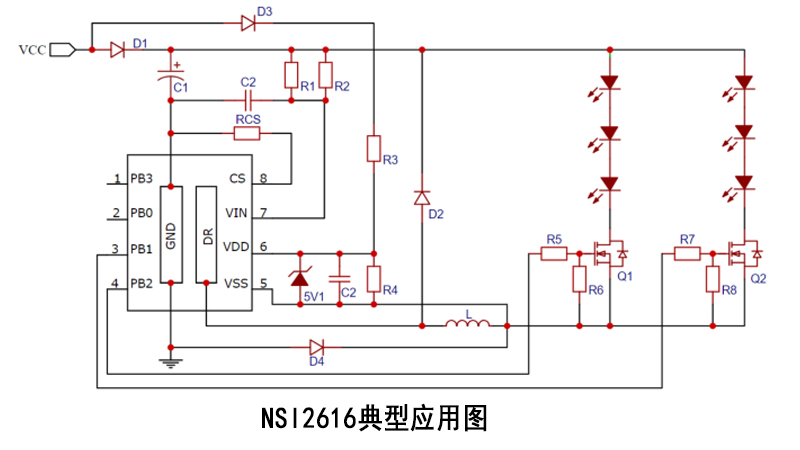

应用电路图原理

引脚定义及功能详解

NSI2616常见应用开发选型咨询和故障排除办法

芯?启动:

系统上电后通过启动电阻对连接于电源引脚 VDD 的电容充电,芯?启动前仅消耗约 20uA 的电流。当电源电压?于 VDD 启动电压后,芯 ?控制电路开始?作,直到 VDD 端?电压稳定 达到 VDD 的钳位电压。

在设计 PCB 时应遵循以下原则:

1、 VDD的旁路电容需要尽量靠近芯?的VDD 和 GND。

2、 电流采样的CS管脚需要单独的线连接到电 流采样电阻?端,芯?地以及其他信号地应 分头接到暴露电容的地端,即采?地线分离 技术。

3、 减?功率环路的?积,可减? EMI 辐射。

4、 功率管漏端?线与其它?线需满?爬电距 离,建议≥1mm。

5、 ESOP8 封装的芯?,其散热?与内置功率 管漏极相连,建议增加芯?散热?的铺铜? 积以增加散热。
