YX8951 太阳能锂电池充电芯片
产品介绍
YX8951 是一款适用于太阳能供电的单节锂离子电池充放电管理芯片。其内部集成了锂电池充放电管理电路， 可提供高达 1A 的充电电流、2.5A 的放电电流及充放电?；すδ埽筛菔淙氲缭吹墓┑缒芰ψ远鹘诔涞绲缌?，非常适合太阳能供电应用，也可兼容适配器供电应用。
YX8951 内部集成了电池过放?；すδ?，当电池电压低 于 2.7V 时，YX8951 进入过放保护状态，此时电池端 的漏电小于 20μA，可有效延长电池的放电时间。
YX8951 内部集成了光控功能，可用户配置的光控时关 断放电功能。光控时关断放电功能，可减小电池漏电达 5μA 以下。YX8951 内部集成有防电池反接保护电路， 可有效防止电池安装过程导致反接引起的芯片损坏。

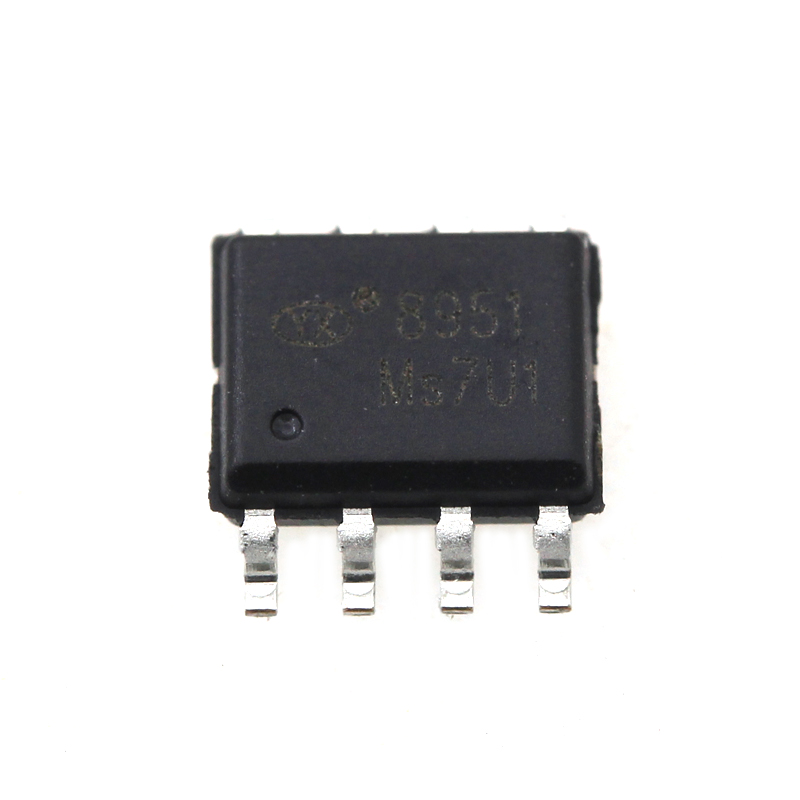

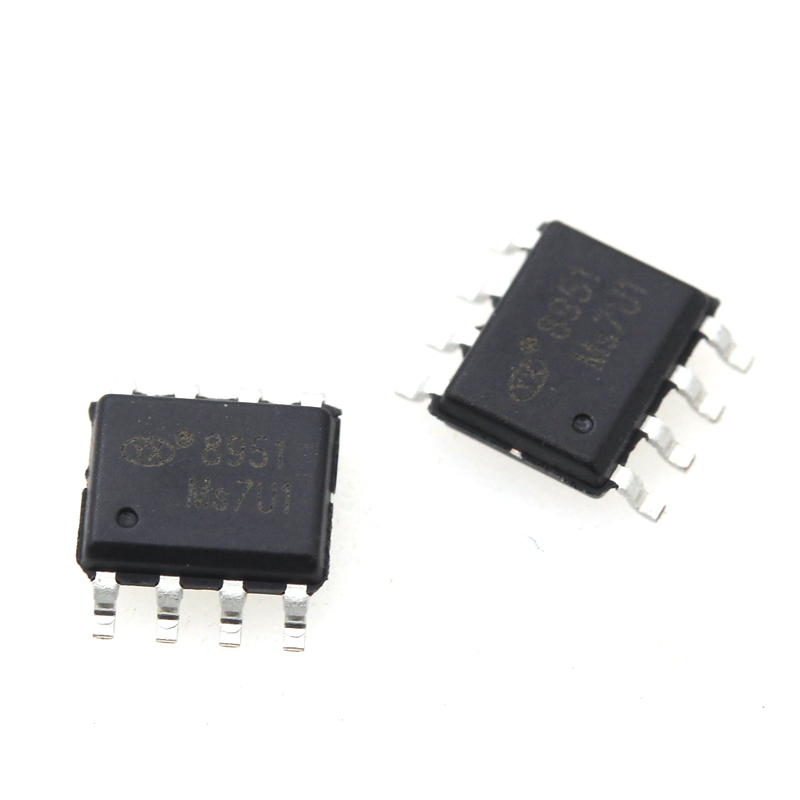

YX8951采用绿色环保的ESOP8封装以及最少3个外围器件可有效减小电路PCB布板空间。YX8951可工作于 -40°C to +85°C。
产品特点
高达 1A 的充电电流
电源输出能力有限的情况下自动调节充电电流
具有可在无过热危险的情况下实现充电速率最大化 的热调节功能
精度达到 1%的 4.2V 预设充电终止电压
自动再充电
2.9V 涓流充电
充电时放电功能禁止
软启动限制浪涌电流
80mΩ 导通电阻，最大 2.5A 放电电流
2.7V 电池低压保护
低压?；は碌绯芈┑缌餍∮?20μA
用户可配置的光控功能
光控电压可调
光控下电池漏电流小于 5μA
电池反接?；?/p>
支持 0V 充电
ESOP8 绿色封装
产品应用
移动电源
太阳能锂电充电
电池充电电路
其它手持设备
应用电路图原理

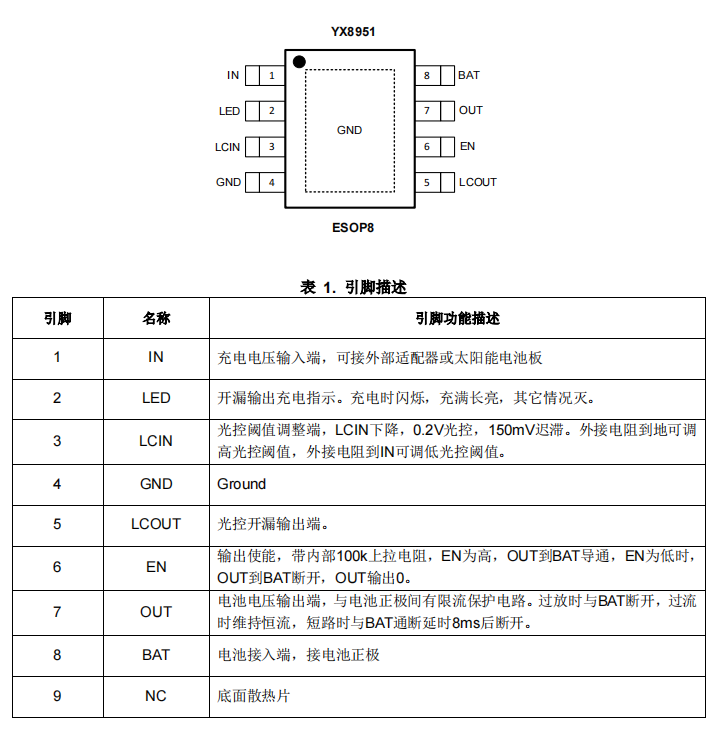

引脚定义及功能详解
YX8951常见应用开发选型咨询和故障排除办法
YX8951是一种单节锂电池充电芯片，主要用于锂电池充电管理。
芯片的主要特点是什么？
答：YX8951具有超过电压?；ぁ⑶费顾ū；ぁ⒐卤；?、充电状态指示等多种?；すδ埽梢员Ｖさ绯氐陌踩?。同时，它还具有高精度的电流和电压检测，以及较高的充电效率。
芯片的应用场景有哪些？
答：适用于各种锂电池充电场景，包括手持式设备、移动电源、智能家居、无人机、玩具、电动工具等等。
芯片的工作原理是什么？
答：主要通过检测电池的电压和电流来实现充电管理。在充电时，它会根据预设的充电电流和充电电压，控制充电电流和充电电压的大小，保证电池充电时的安全性和充电效率。
芯片的使用方法是什么？
答：使用YX8951需要根据具体的应用场景和需求，配置合适的充电电流和充电电压，然后将YX8951连接到锂电池和充电器上即可。
芯片的优缺点是什么？
答：YX8951的优点在于具有多种?；すδ?，可以保证电池的安全性，同时还具有高精度的电流和电压检测，以及较高的充电效率。
缺点则在于它是一种单节锂电池充电芯片，只能管理单节锂电池的充电，无法管理多节锂电池的充电。
YX8951 单节锂电池充电芯片常见应用故障排除办法
1、无法开始充电
如果YX8951无法开始充电，首先需要检查电池和充电器的连接是否正确。如果连接正确，则需要检查充电器输出电压是否正常，以及YX8951的充电电流和充电电压是否配置正确。
2、充电速度慢
如果YX8951的充电速度过慢，可能是充电电流设置过低?？梢约觳閅X8951的充电电流设置是否正确，并尝试提高充电电流。
3、充电电流过大
如果YX8951的充电电流过大，可能是充电器输出电压过高或充电电流设置过高。可以检查充电器输出电压是否正常，以及YX8951的充电电流设置是否过高。
4、充电过程中电池过热
如果YX8951的充电过程中电池过热，可能是充电电流设置过高或充电时间过长。可以尝试降低充电电流或缩短充电时间。
5、充电后电池电量持续下降
如果YX8951充电后电池电量持续下降，可能是电池损坏或YX8951的充电管理不当?？梢愿坏绯鼗蚣觳閅X8951的充电电流和充电电压设置是否合适。
需要注意的是，在进行任何故障排除操作之前，务必先断开电源并等待电池冷却后再进行操作，以确保人身安全和设备安全。
