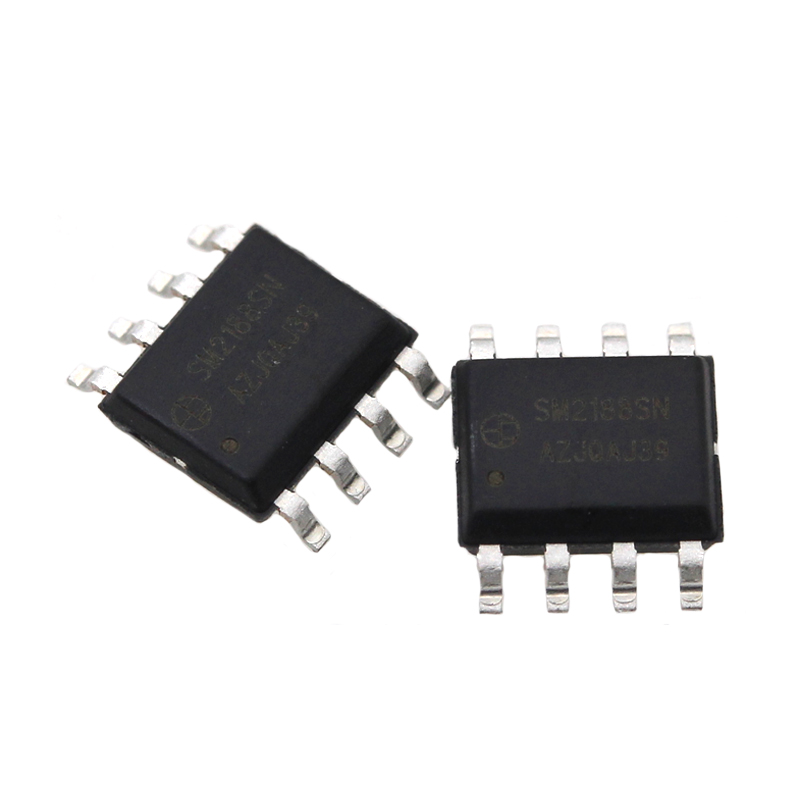

SM2188EN 线性恒流产品系列
产品介绍
SM2188EN 是一款无频闪、可满足新 ERP 标准的 LED 线性恒流控 制芯片，内置过温?；すδ芎腿砥舳δ?，提升系统应用可靠性。 外围可通过调节 REXT 电阻值对输出电流进行调节。同时 SM2188EN 集成了输入线电压补偿功能，在输入线高电压过时，按照外置的补 偿电阻减小电解充电电流，以满足新 ERP 标准。
其主要应用于 LED 照明领域，系统结构简单，外围元件少，PCB 走线简洁，方案成本低。
产品特点
本司专利的恒流控制技术
支持输入电压：230Vac
无频闪、可满足新 ERP 标准要求
芯片间输出电流偏差<±5%
无需磁性元器件可满足 EMI 应用
具有过温调节功能
具有软启动功能

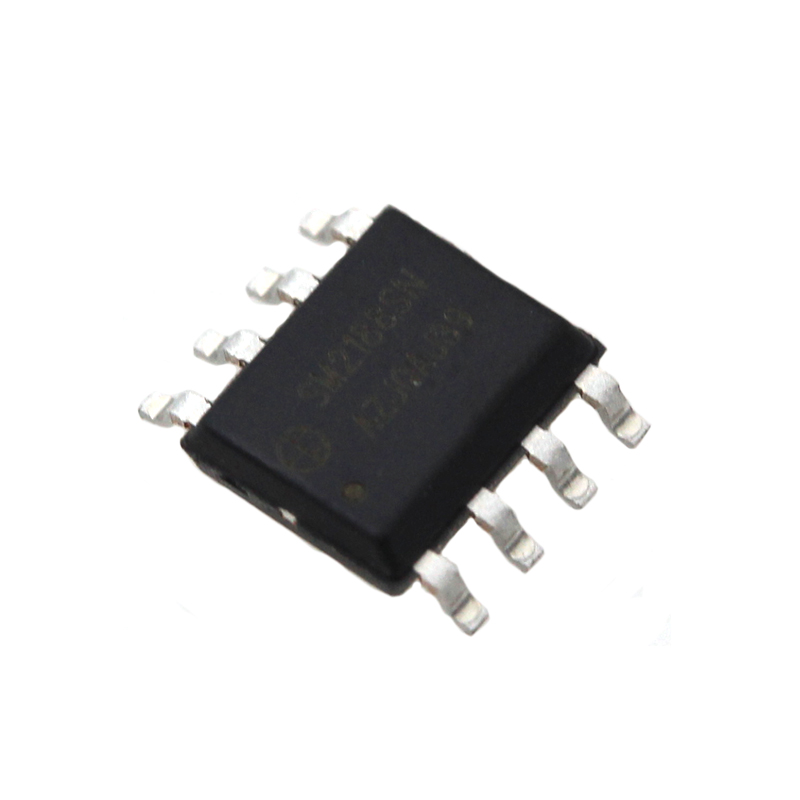

封装形式：ESOP8
产品应用
LED 日光灯管 T5/T8
LED 球泡灯
其它 LED 照明应用

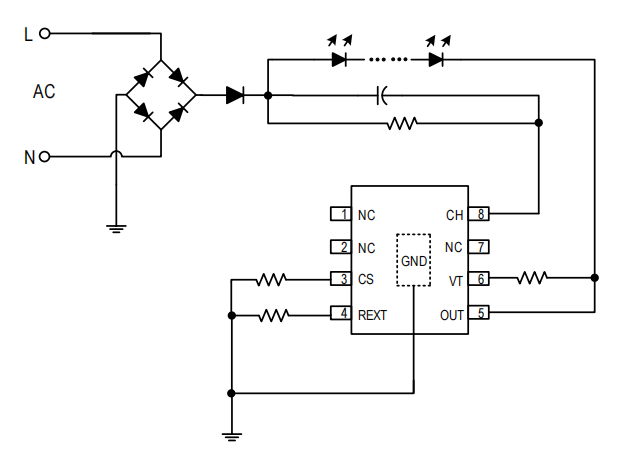

应用电路图原理
典型应用方案

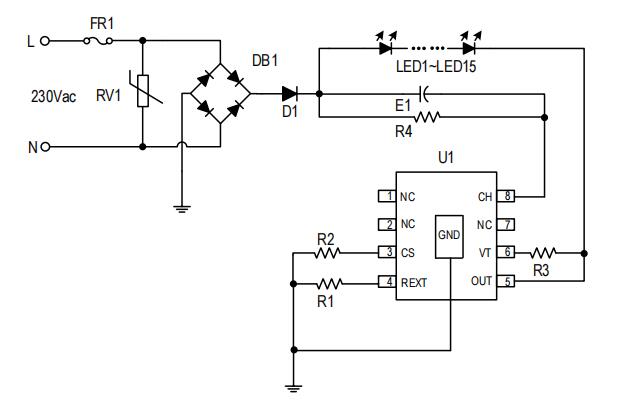

SM2188EN 无频闪应用方案（9W/230Vac）
BOM 单
| 位号 | 参数 | 位号 | 参数 |
| FR1 | 10R/0.5W 绕线电阻 | R3 | 300K/0805 |
| RV1 | 0806 SV431-201A | R4 | 510K/1206 |
| DB1 | MB6S | E1 | 6.8uF/400V |
| D1 | E1J | U1 | SM2188EN |
| R1 | 22R/0805 | LED1~LED15 | 18V/60mA |
| R2 | 4.7R/0805 |
1． 通过改变 R1 电阻值，调整输出工作电流值；
2． 通过改变 R2 电阻值，调整电解充电电流；R3 为系统 VT 脚检测电阻，建议取值 300K；
3． 灯串压降建议 250~260V；
4． 为提高系统可靠性，RV1 建议保留。
PCB layout 注意事项
（1） IC 衬底与 PCB 需要采用锡膏工艺，保证 IC 衬底与 PCB 接触良好，IC 衬底禁止使用红胶工艺。
（2） 系统实际输出功率与 PCB 板及灯壳本身散热情况有关，实际应用功率需匹配散热条件。

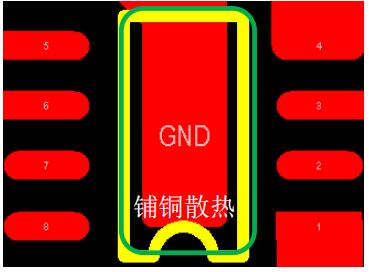

（3） IC 衬底进行铺铜处理，进行散热，增加可靠性，铺铜如上图所示，建议衬底焊盘大小为 2.5mm*1.8mm。
（4） IC 衬底焊盘漏铜距离 OUT 端口需保证＞0.8mm 以上的间距。
引脚定义及功能详解
管脚说明
| 管脚序号 | 管脚名称 | 管脚说明 |
| 1、2、7 | NC | 悬空端口 |
| 3 | CS | 输出电流值设置端口 1 |
| 4 | REXT | 输出电流值设置端口 2 |
| 5 | OUT | 电源输入与恒流输出端口 2 |
| 6 | VT | 恒功率设置端口 |
| 8 | CH | 电源输入与恒流输出端口 1 |
| 衬底 | GND | 芯片地 |
SM2188EN常见应用开发选型咨询和故障排除办法
SM2188EN是一款常见的线性恒流驱动IC，常用于LED灯，背光源和LED模组等应用中。
以下是关于该芯片常见的开发应用的一些问答
问：SM2188EN和其他LED驱动IC有何不同？
答：SM2188EN是无频闪、满足ERP新欧标线性驱动IC，可以通过提供恒定的电流来驱动LED。它与其他串扰和阵列式LED驱动IC不同，因为它可以在线性模式下工作，从而提供源电流的更好控制，并确保LED的均匀亮度和最小的色偏。
问：如何实现对SM2188EN的?；ず桶踩刂疲?/h4>
答：对于对SM2188EN芯片进行?；ず桶踩刂评此?，建议采用以下措施：
- 使用外围电路来?；ば酒?，包括用于过流和过压保护的电感和稳压二极管。
- 使用合适的伺服回路来控制LED亮度和电流，以避免过度加热和损坏芯片。
- 芯片自带过温调节和软启动功能。
