开发方案IC芯片规格参数
| 封装图 | 型号 | 输入电压(V) | 输出电压(V) | 输出电流(mA) | 输出功率范围 | 驱动方式 | 工作模式/频率 | 电流采样方式 | 调光功能 | 封装 | 应用资料 |
|---|---|---|---|---|---|---|---|---|---|---|---|
 | OC4000 | 5V~100V | 3.2-100V | ≤1.0A | ≤30w | 内置MOS | 固定Toff/频率可调 | 平均电流采样 | NC | ESOP8 | 产品详情 |
| 封装图 | 型号 | 输入电压(V) | 输出电压(V) | 输出电流(mA) | 输出功率范围 | 驱动方式 | 工作模式/频率 | 电流采样方式 | 调光功能 | 封装 | 应用资料 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| OC4001 | 5V~100V | 3.2-100V | ≤3.0A | 50w | 外置MOS | 固定Toff/频率可调 | 平均电流采样 | PWM调光 | SOP8 | 产品详情 |
?"text-align: center;">

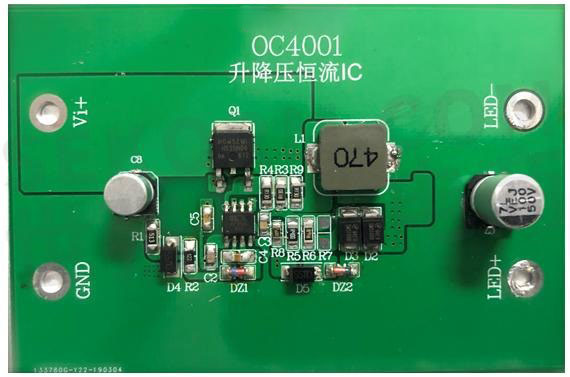

DEMOBOARD
BOM表
OC400X（OC4001/OC4000）系列升降压型LED恒流驱动器主要特点：
? 仅使用一个电感即能实现升降压恒流
? 高转换效率
? 在升降压转换时输出电流精度高
? 更宽的输入电压范围
? 更大的输出电流

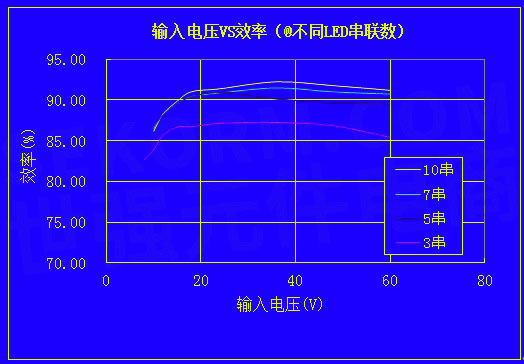

特性曲线图@输入DC12-60V 输出3串～10串LED/700mA
